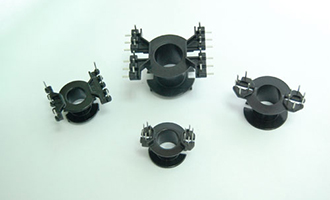

讲述变压器骨架的安装及注意事项
发布时间:2018-07-04 18:00:00 浏览:164次 责任编辑:搏思康电子
1、设备及材料准备
变压器骨架应装有铭牌。铭牌上应注明制造厂名、额定容量,一二次额定容量,一二次额定电压,电流,阻抗,电压%及接线组别等技术数据。变压器的容量,规格及型号必须符合设计要求。附件备件齐全,并有出厂合格证及技术文件。型钢:各种规格型钢应符合设计要求,并无明显锈蚀。螺栓:除地脚螺栓及防震装置螺栓外,均应采用镀锌螺栓,并配相应的平垫圈和弹簧垫。其它材料:电焊条,防锈漆,调和漆等均应符合设计要求,并有产品合格证。
2、作业条件
施工图及技术资料齐全无误。建工程基本施工完毕,标高、尺寸、结构及预埋件强度符合设计要求。屋面、屋顶喷浆完毕,屋顶无漏水,门窗及玻璃安装完好。室内粗制地面工程结束,场地清理干净,道路畅通。
3、变压器的交接试验
变压器骨架交接试验的内容:测量线圈连同套管一起的直流电阻;检查所有分接头的变压器的变压比;检查三相变压器的接线组别和单项变压器引出线的极性;测量线圈同套管一起的绝缘电阻;线圈连同套管一起做交流耐压试验。
4、变压器送电前检查
变压器送电试运行前做全面检查,确认符合试运行条件时方可投入运行。变压器试运行前,必须由质量监督部门检查合格。变压器骨架试运行前的检查内容;①各种交接试验单据齐全,数据符合要求。②变压器应清理、擦拭干净,顶盖上无遗留杂物,本体及附件无缺损。③变压器一、二次引线相位正确,绝缘良好。④接地线良好。⑤通风设施安装完毕,工作正常。⑥标志牌挂好,门装锁。
5、变压器送电试运行验收
送电试运行:压器第一次投入时,可全压冲击合闸,冲击合闸时一般可由高压侧投入。变压器第一次受电后,持续时间不应少于10min,无异常情况。变压器应进行3~5次全压冲击合闸,并无异常情况,励磁涌流不应引起保护装置误动作。变压器试运行要注意冲击电流、空载电流、一、二次电压、温度。并做好详细记录。变压器空载运行24小时,无异常情况,方可投入负荷运行。验收:①变压器开始带电起,24H后无异常情况,应办理验收手续。②验收时应移交下列资料和文件:变更设计证明。产品说明书、试验报告单、合格证及安装图纸等技术文件。安装检查及调整记录。
6、质量标准
电力变压器骨架及其附件的试验调整和器身检查结果,必须符合施工规范规定。高低压瓷件表面严禁有裂纹损伤和瓷釉损坏等缺陷。变压器安装位置应准确,器身表面干净清洁,油漆完整。变压器与线路连接应符合下列规定:①连接紧密,连接螺栓的锁紧装置齐全,瓷套管不受外力。②零线沿器身向下接至接地装置的线段,固定牢靠。③器身各附件间的连接的导线有保护管,保护管、接线盒固定牢靠,盒盖齐全。④引向变压器的母线及其支架、电线保护管和接零线等均应便于拆卸,不妨碍变压检修时移动。各连接用的螺栓螺纹漏出螺母2~3扣,保护管颜色一致,支架防腐完整。⑤变压器及其附件外壳和其它非带电金属部件均应接地,并符合有关要求。
7、安全保护
变压器门应加琐,未经安装单位许可,闲杂人员不得入内。对就位的变压器高低压紫套管及环氧树脂铸件,应有防砸及防碰撞措施。变压器骨架身要保持清洁干净,油漆面有碰撞损伤。干式变压器就位后要采取保护措施,防止铁件掉入线圈内。在变压器上方作业时,操作人员不得瞪踩变压器,并带工具带,以防工具材料掉入砸坏、砸伤变压器。
